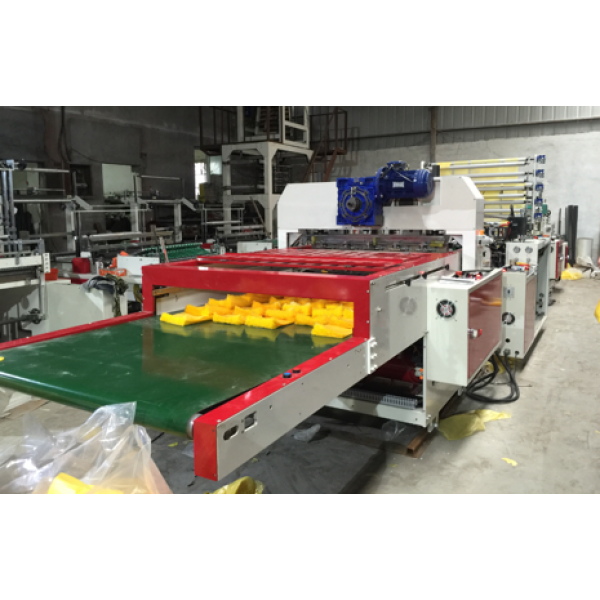

П'ятиструмкова автоматична высокошвидкісна машина для виробництва пакетів «календар», гарячою резкой и системой сервопривода C-1100B5+AP

Найменування

Модель

Бренд

Кількість

Пневматичні компоненти

SHAKO-Тайвань

Вся машина

Фотоглаз

KT5-W

SICK-Німеччина

1 ШТ

Серводвигун

3 кВт

YASKAWA-Японія

1 ШТ

Головний двигун

1.5 кВт

1:10 с тормозом

CPG-Тайвань

1 ШТ

Приводний двигун стола для сбирання пакетів

250 Вт

Китай

1 ШТ

Подаючий двигун тягової частини

750 Вт

TCG-Тайвань

1 ШТ

ККК для розмотчика

RUIAN-Китай

1 ШТ

Инвертор

1.5 кВт  0.75кВтx2

YASKAWA-Японія

3 ШТ

Сенсорний экран

5.7″цветной

WEINVIEW-Тайвань

1 ШТ

Энкодер

REP-США

1 ШТ

Кнопка и переключатель

IDEC-Японія

Вся машина

Прибор для відводу электростатичного заряду

Китай

1 КОМП

Блок живлення з переключателем

24В 50Вт100Вт

MEANWELL --Тайвань

1 КОМП

Керуючий претворювач

3Ф 380В---  3Ф220В

RUIAN--Китай

1 КОМП

Підшипник

NSK-Японія

Частина трансмісії

Рама машини

сталь

12мм товщина

Whole machine

Напрямок

Справа наліво

Тип пакету:

Пакет з донною пайкою, пакет типу «календар»

Пайка и порізка:

Донна пайка + порізка ножем у вігляді насічки (teeth knife cut off)

Рабоча довжина направляючого валу

1150 мм

Ширина розмотчика

1100 мм

Диаметр розмотчика

￠1000 мм (мaкс.)

Довжина пакету(висота пакету)

250-1500 мм

Ширина пакету

150-1100 мм

（1500 мм / мин. Ширина для каждого ручья 150 мм）

Товщина плівки

ПНТ  0.008-0.1 мм

ПВТ  0.01-0.15 мм

Швидкість лінії

90 м/мин

Механічна швидкість

150 м/мин

Промислова швидкість

150 X 5 линий =750 шт/мин

Загальна потужність

Около 12 кВт

Напруга

3Ф 380В  50Гц

Робочий шум

Около 65 Дб

Разміри машини

5760X1900X2050 мм

Вага машини

Около 2800 кг

Повітряний компресор

6ЛС （не вімкнуто）
